Ontwerp en valideer jouw IIR/FIR digitaal filter op een interactieve manier. Binnen minuten in plaats van uren
Het expliciet definieren van technische specificaties voordat je begint met ontwerpen is niet nodig
Valideer jouw datasets en filter perfomance in real-time via de geavanceerde signaal analyser
Test gespecialiseerde symbolische mathematische transfer functies interactief
Integreer eenvoudig jouw ontworpen filters met jouw andere algoritmes in andere domeinen
Gebouwd op 25 IP ervaring dat wereldwijd is toegepast
Tijd- en frequentiedomeinanalyse
Zowel frequentiedomein- als tijddomein-grafieken worden volledig ondersteund. Dit maakt het mogelijk om het ontwerp te verifiëren door middel van transfer-functie schatting met behulp van de cross \((P_{yx})\) en power \((P_{xx})\)) spectrale dichtheidsfuncties. Net als bij alle andere grafieken ondersteunt de signaalanalysatorgrafiek volledig geavanceerde zoom- en panningfuncties. Bovendien beschikt het over uitgebreide opties voor het exporteren van kaartgegevensbestanden.
Ontwerpers kunnen hun designs van audio, echte (gebruikers) data or synthetische data testen met de signal anlalyser door de ingebouwde signaal generator. Default data playback is geimplementeerd als streaming data. Dit biedt een eenvoudige manier om de dynamische prestaties van het filter te beoordelen, wat vooral erg nuttig is voor fixed point implementaties
Geavanceerde algoritmen en sterk geoptimaliseerde DSP-bibliotheken maken het mogelijk om de frequentieresponskaart in real-time met de muis te pannen en te zoomen. Snel en eenvoudig gedetailleerde informatie over de frequentierespons te verkrijgen. Daarom hebben we een geavanceerde zoomfunctie ingebouwd. Zelfs wanneer de sampling frequency enkele honderden MHz is, via een gespecialiseerde implementatie van de Discrete Fourier Transform. Afhankelijk van het gekozen frequentiebereik kan dit tot op een fractie van een Hertz gedetailleerd zijn!

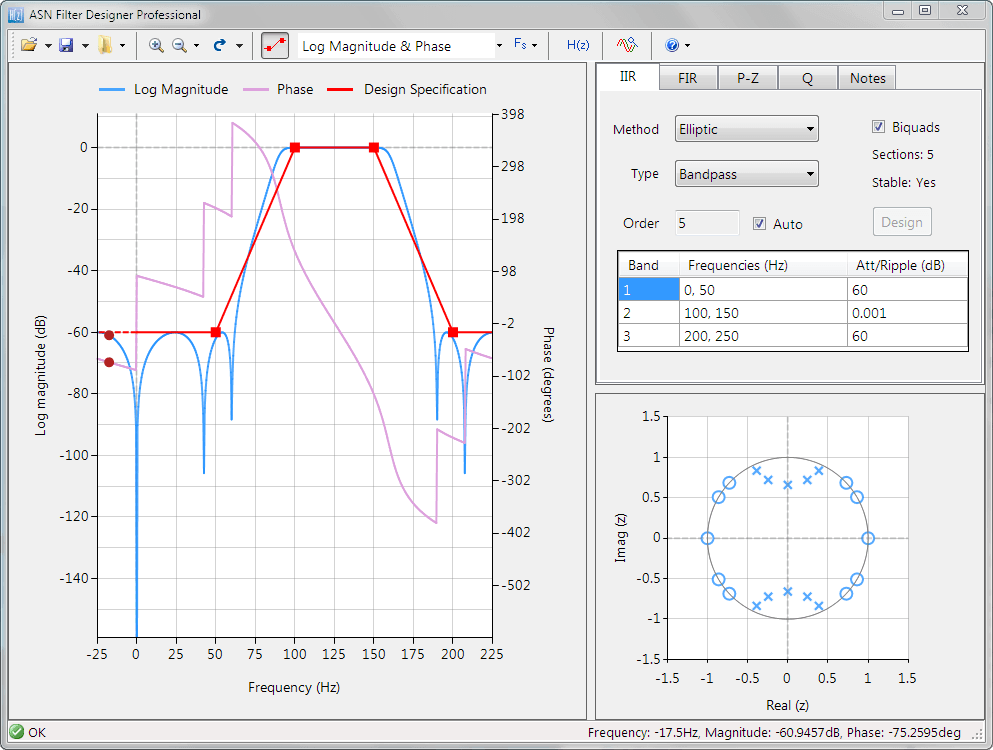

De FIR/IIR digitale filter designer heeft een extreem eenvoudig te gebruiken grafische user interface. Specificeer jouw technische requirements op een grafische manier met de muis

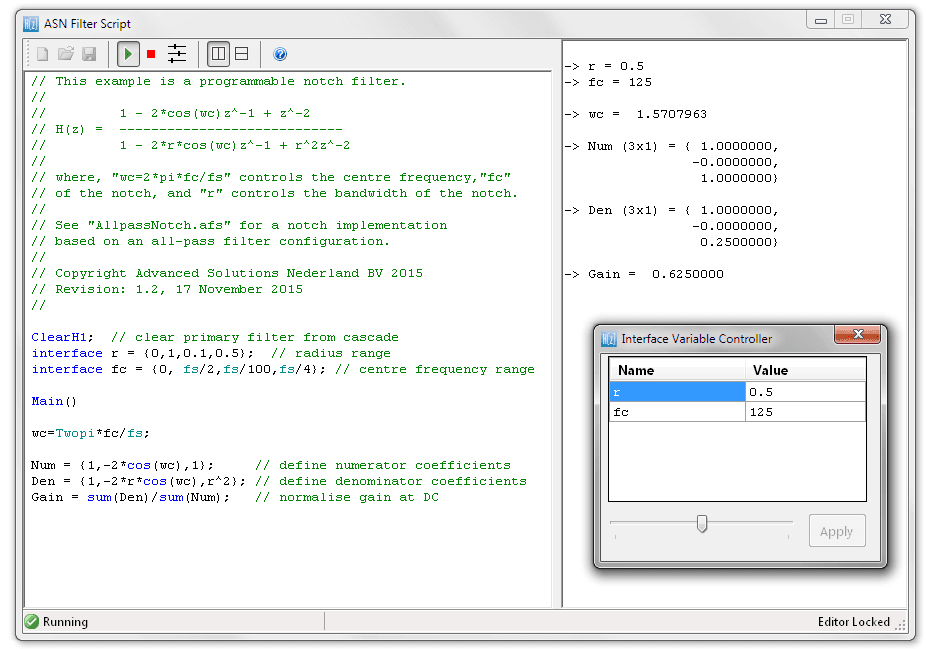

ASN FilterScript stelt ontwerpers in staat om IIR/FIR symbolische wiskundige uitdrukkingen direct te implementeren. Dit kunnen definities zijn die rechtstreeks uit tekstboeken, technische standaarden of zelfs referentie-ontwerpen komen. De scripttaal zelf ondersteunt meer dan 65 wetenschappelijke commando’s en neemt de beste aspecten van Matlab, Scilab, R en ANSI C
Integreer eenvoudig uw ontworpen filterblokken met uw andere algoritmen in andere domeinen. Exporteer ontworpen filters naar industriestandaard software raamwerken, zoals: Bewapen CMSIS-DSP (Keil uVision), Python, Matlab, Octave, Scilab, Xilinx Vivado en C/C++ met behulp van meegeleverde softwareontwikkelingsframeworks
Het C/C++ ontwikkelingskader ondersteunt zowel echte als complexe coëfficiëntenfilters. Het versnelt de implementatie naar een DSP, FPGA of microcontroller. De ingebouwde analyse biedt ontwerpers die werken aan resourcekritische applicaties een volledig rapport over de implementatiekosten.

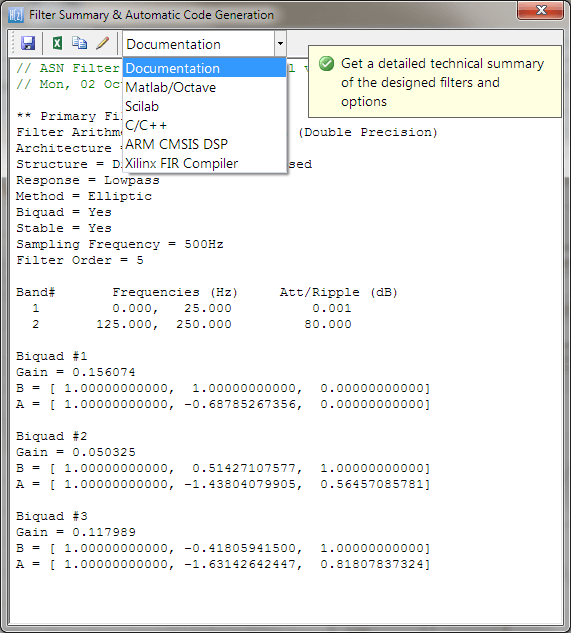

De tool helpt je met jouw ontwerpdocumentatie. Ontvang een gedetailleerd specificatierapport van alle ontworpen filterblokken voor officiële projectdocumentatie, dat direct in elke tekstverwerker kan worden geplakt. Verrijk jouw documentatie met hoge resolutieplots, die eenvoudig kunnen worden geëxporteerd en gecombineerd met het specificatierapport voor presentatie in Microsoft Powerpoint/Word.
Onze biomedische referentieontwerpen bieden ontwerpers een complete front-end filteroplossing voor zowel ECG- als EMG-meettoepassingen. Importeer eenvoudigweg uw datasets in de tool. U kunt de afsnijfrequenties van de filter in real-time interactief verfijnen om aan de eisen van uw toepassing te voldoen.
Implementeer het gefinetunede referentieontwerp in naar Matlab, Scilab, Arm CMSIS-DSP of C/C++. Integreer ze snel met uw andere algoritmen met de meegeleverde softwareontwikkelingsframeworks en ga verder met de analyse van uw algoritmegegevens. Lees meer
ECG en EMG-signaalverwerking zijn slechts enkele voorbeelden van wat er mogelijk is met de ASN Filterontwerper. Download onze demo en ontdek zelf hoe eenvoudig het werkt!
Je vindt smart sensors overal: thuis, steden, infrastructuur, landbouw en medische toepassingen zijn slechts enkele voorbeelden. Met ons DSP experimenten tool kun je analyseren, filteren en experimenteren met jouw IOT sensor data om zo de beste perfomance van jouw sensor te krijgen.
Ontwerp, analyseer en implementeer eenvoudig digitale filters voor een verscheidenheid aan intelligente iot-sensortoepassingen, waaronder: loadcells, rekstrookjes, koppel, druk, stroming, temperatuur, microfoons, geofonen, trillingen, infrarood gas en ultrasone sensoren. Beoordeel hun dynamische prestaties in real-time voor een verscheidenheid aan invoercondities.
Voer een gedetailleerde tijd/frequentie-analyse uit op vastgelegde testdatasets en verfijn uw ontwerp. Onze Arm CMSIS-DSP en C/C++ code generatoren en software raamwerken versnellen de implementatie naar een DSP, FPGA of micro-controller. Lees meer
Download de demo en zie zelf hoe ASN Filter Designer u kan helpen met uw DSP-projecten!
Ontwerp, analyseer en implementeer eenvoudig filters voor verschillende sensor toepassingen voor drones. Waaronder: loadcells, rekstrookjes, koppel, druk, temperatuur, trillingen en ultrasone sensoren. Beoordeel hun dynamische prestaties in real-time voor een verscheidenheid aan invoercondities.
Experimenteer eenvoudig met snelheids- en positieregeling met behulp van sensorloze BLDC (brushless DC) motoren op basis van back-EMF-filtering. Bekijk vervolgens de resultaten in real-time voor verschillende IIR, FIR en mediaan (meerderheidsfiltering) digitale filteringsschema’s. De signaalanalysator van de tool implementeert een robuuste nuldoorgangsdetector. Hierdoor kunnen ingenieurs snel en eenvoudig een volledig sensorloos BLDC-besturingsalgoritme evalueren en finetunen.
Voer een gedetailleerde tijd/frequentie-analyse uit op testdata en finetune jouw ontwerp. Onze Arm CMSIS-DSP, C/C++ code generatoren en software raamwerken vergemakkelijkt de implementatie naar een DSP, FPGA of microcontroller
Drones gebruiken veel sensoren, en de meeste uitdagingen worden daarmee opgelost! ASN Filter Designer biedt u met zijn interactieve ontwerpinterface een eenvoudige manier om uw sensormetingen te verbeteren..
Download onze demo en bekijk het zelf.
Experimenteer met verschillende egalisatie-, ruisonderdrukkings- en geluidseffect-audiofilteralgoritmen. Voer gegevensanalyses uit in het frequentiedomein. We ondersteunen ook gespecialiseerde methoden, waaronder Cepstral-analyse op de streaming data.
Importeer uw eigen wav-audiobestanden (mono of stereo tot 48kHz) voor streaming. Vervolgens kunt u de filterkarakteristieken in real-time aanpassen terwijl u naar de gefilterde audiostream luistert.
Download de demo om te weten te komen hoe je kunt profiteren van deze krachtige Digitale signaalbwerking -tool.
Een krachtig platform om DSP te leren. Deze is geschikt voor vele internationale bachelor- en masteropleidingen in bèta/techniek (bijvoorbeeld Electrical Engineering en Toegepaste Wetenschappen). De gebruikershandleiding en beschreven toepassingen geven veel praktische voorbeelden. Deze kunnen eenvoudig worden geïntegreerd in tutorial-oefeningen of klassikale voorbeelden.
Er is een goedkope educatieve versie van de ontwerper beschikbaar. Met deze versie kunnen academici experimenteren met voorbeelden.
Omdat het onderwijzen van bèta/techniek in de meeste gevallen betekent dat er algoritmen worden geleerd, hebben we voor uw bèta/technische cursus studiemateriaal op maat gemaakt. Nu kunt u DSP onderwijzen zonder de noodzaak algoritmen uit te leggen. U kunt dit praktijkgerichte materiaal eenvoudig integreren in uw DSP-theorie voor uw tutorial sessies.
Het instrument is ook een krachtig platform voor onderzoeksexperimenten. Onderzoekers en postdocs kunnen snel en probleemloos convergeren naar een optimale oplossing. Vervolgens kunt u uw resultaten eenvoudig exporteren naar Matlab voor verdere analyse. Of zet uw resultaten direct in op een Arm-microcontroller. U kunt dan uw DSP-resultaten in een professionele vorm presenteren, geschikt voor journalistieke publicaties.
Download de demo en probeer zelf hoe ASN Filter Designer u kan helpen met uw DSP-projecten!
